经过上期初级案例“水枪”的铺垫，接下来将会通过“花洒头”案例带我们进一步学习——添加辅助特征、固定模型位置、“面片草图”使用和螺纹特征创建等。让学员掌握对具有细小特征的模型喷粉处理和回旋体模型的逆向建模方法。

感兴趣的话就一起看下去吧！

一、“花洒头”案例数据采集

点击【新建工程】，选择工程存放路径，命名工程名称后选择【拼接测量工程】，点击【确定】进入扫描模式。模型底面和侧面的点云数据采集完成后，需要扫描模型的顶部，更换转盘重新贴点继续扫描。模型点云数据拼接完成后可输出面片数据。

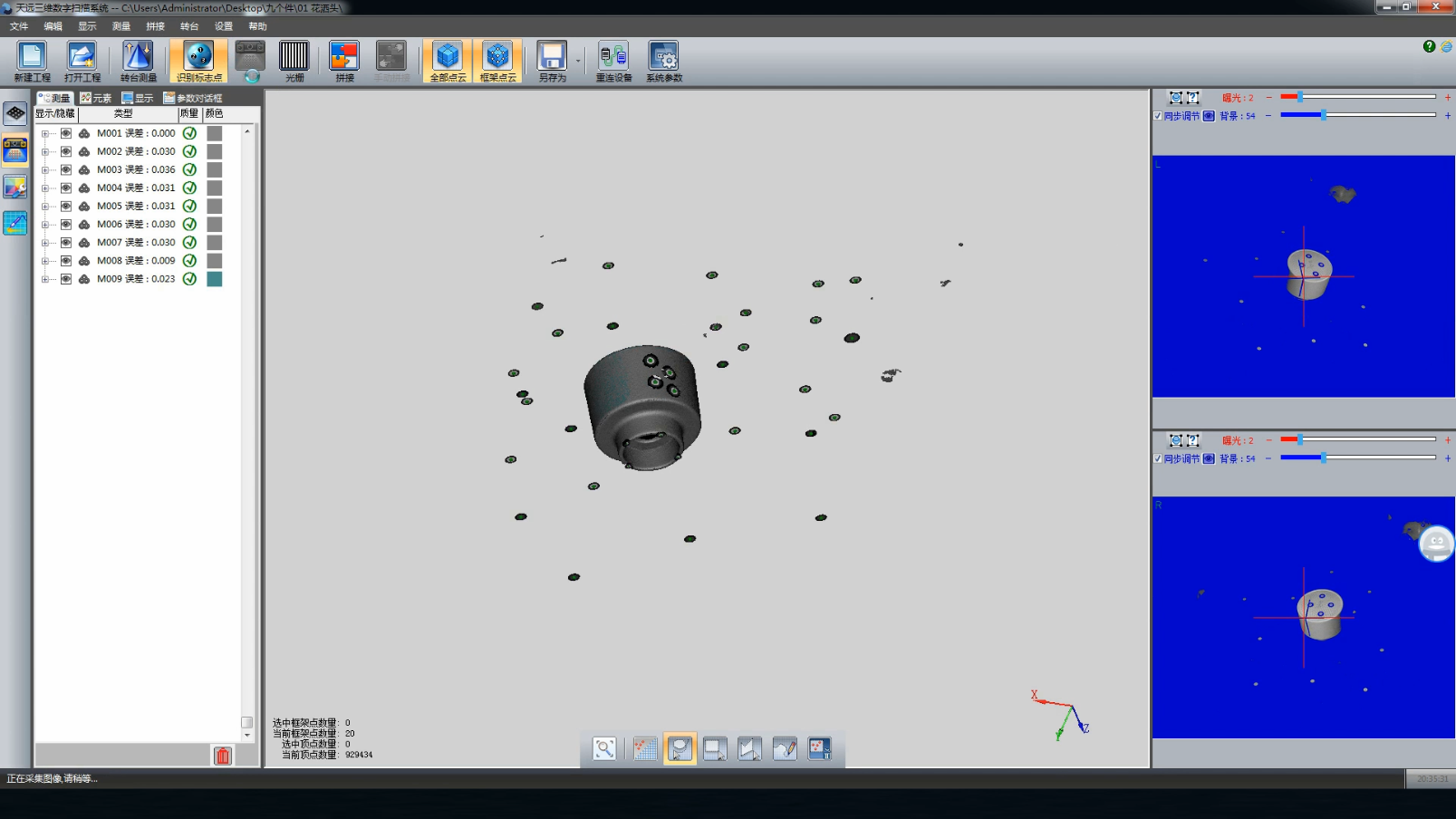

（△“花洒头”数据采集完成）

小贴士：在“测量”的过程中，若采集到的点云数据不明显，可以通过调节右侧相机中的“背景”和“曝光”，增强模型的对比度。

二、点云处理

导入“花洒头”点云数据文件，删除多余杂点。“封装”后点云数据转换为网格面片数据，修补孔洞。操作与上期相同。

三、使用Geomagic Design X逆向建模

1、导入面片数据，旋转观察面片。

2、全局坐标对齐。用【领域组】命令拟合平面，再创建“回转轴”。点击【手动对齐】命令，选择【网格面片】，面片上出现坐标系。配对坐标，删除辅助的基准特征，网格面片坐标对齐。

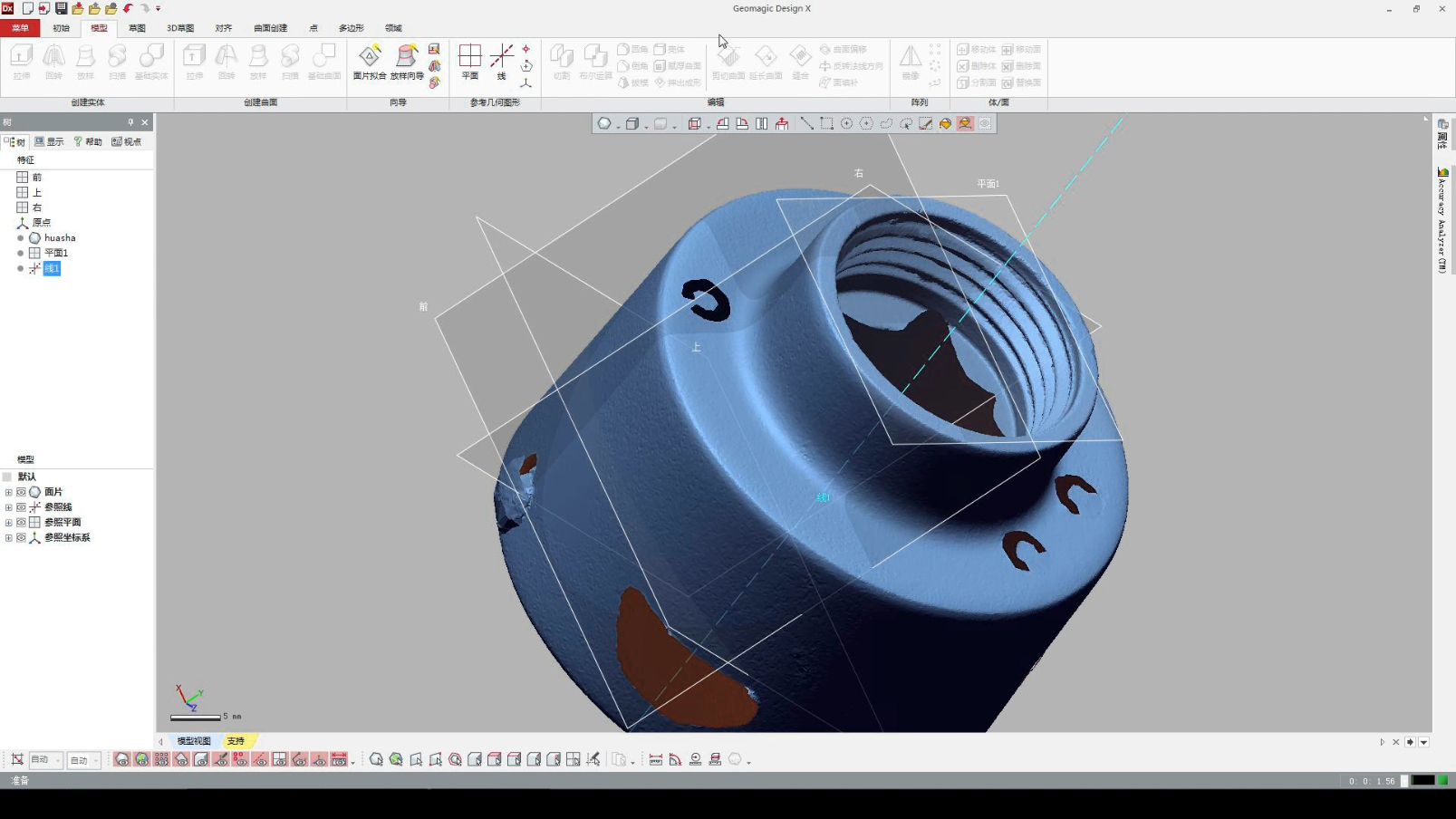

（△回转轴创建完成）

3、逆向建模。点击【草图】—【面片草图】创建草图，点击【基准平面】选择右基准平面，自动根据面片轮廓生成草图。隐藏面片观察草图，参考草图绘制外轮廓。绘制完成后将网格面片显示出来，创建出回转的实体。接下来构建模型顶部的特征，先摆正面片的视图，点击【草图】—【面片草图】—【草图】—【圆】命令，在坐标中心绘制出一个圆，点击【智能尺寸】，设置圆的半径，用【线性草图阵列】命令创建出阵列草图。可先对曲线进行拉伸创建圆柱体，拉伸体的高度需长于主体实体高度。再使用【圆形阵列】命令创建完成所有圆柱体阵列。

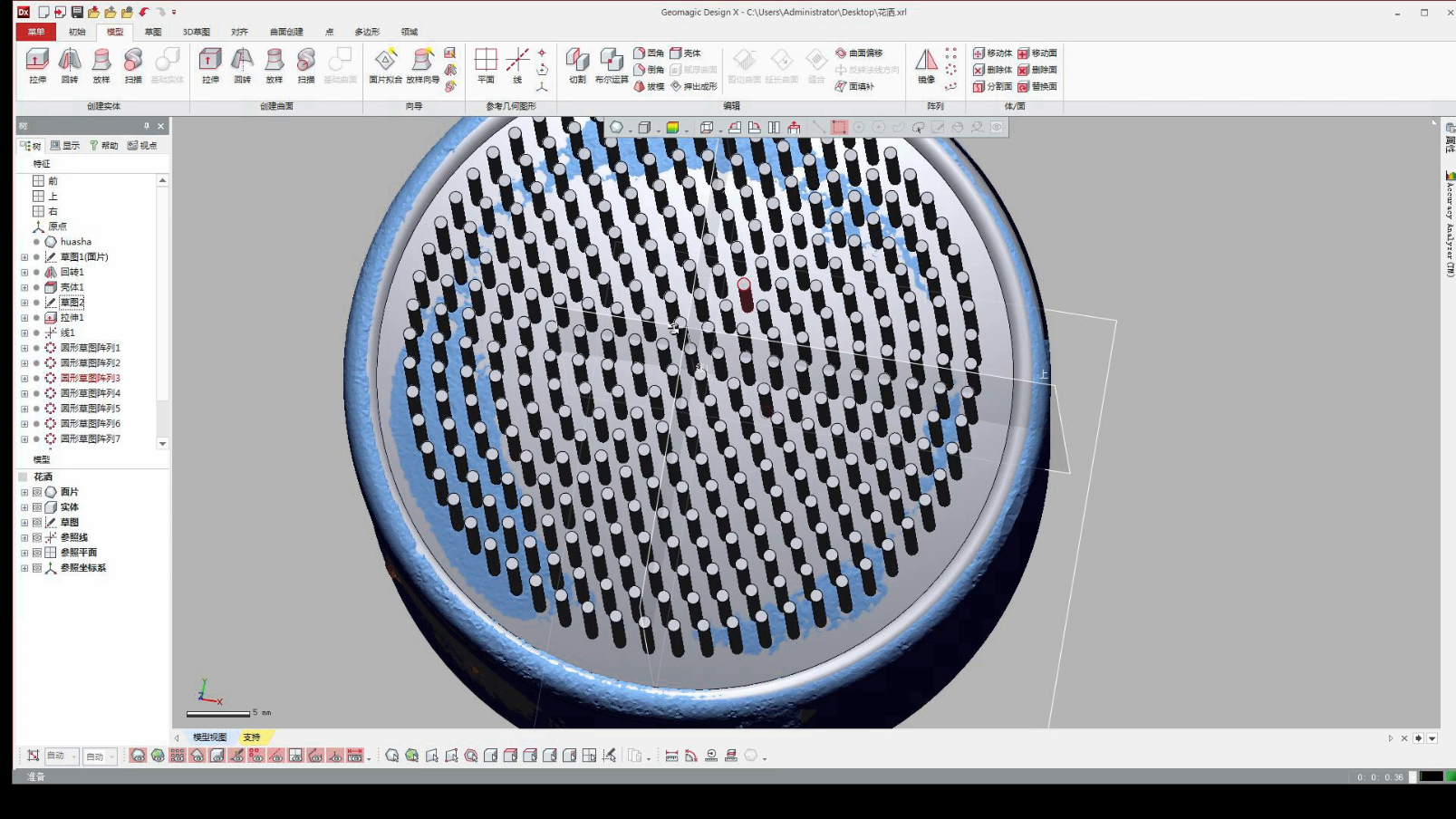

（△阵列草图）

4、创建螺纹。点击【插入】—【建模特征】—【螺旋体曲线】命令，选择面为螺纹方向，选择曲线作为螺纹起始点，设置螺纹参数，螺旋线创建完成。再使用【模型】—【扫描】命令进行实体创建。

小贴士：建模时应先创建较大的实体、后建模较小的特征。

本期初级逆向反求建模学习到此结束啦，感谢观看，欢迎指导。感兴趣的话多多留言、点亮在看、随手转发。关注3D经纬，学习3D打印不迷路。
