通过上期中级案例的学习对贴点部位、“面片拟合”使用有一定的了解，接下来“方形把手”案例将深入学习贴点部位、面片拟合以及反面扫描和曲面编辑。让学员学习分析特征对称的模型、掌握逆向建模思路。

感兴趣的话就接着看下去吧。

一、点云数据处理。

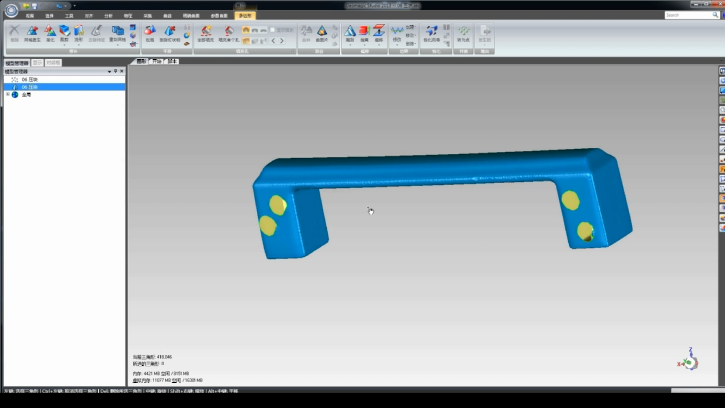

1、将点云数据导入软件，着色点云数据，删除【非连接项】和【体外孤点】。点击【减少噪音】，偏差限制设置为0.05，再点击【应用】执行计算，计算完成后按【确定】。点击【统一】，按照默认参数设置处理。再点击【封装】，点云数据转换为网格面片。

（△网格面片）

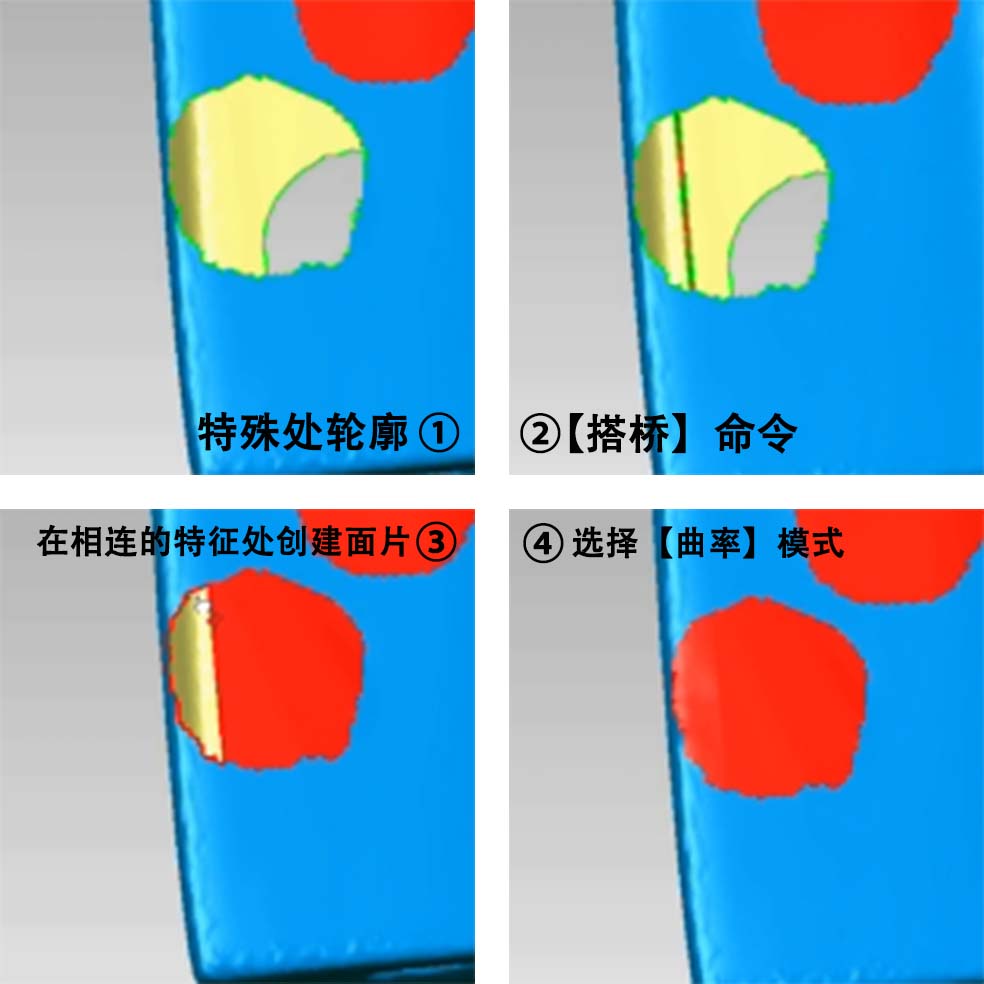

2、修补破损区域。鼠标左键框选破损区域再按【Delete】删除，再点击【填充单个孔】点选破损面片的边缘轮廓，选择面片轮廓时需注意不能选在特征处的轮廓，需要使用【搭桥】命令，在相连的特征处创建面片，创建后选择【曲率】模式，选择面片轮廓，再次点击【填充单个孔】完成填补。

（△填充破损区域）

3、可输出STL文件重构模型。

二、全局坐标对齐

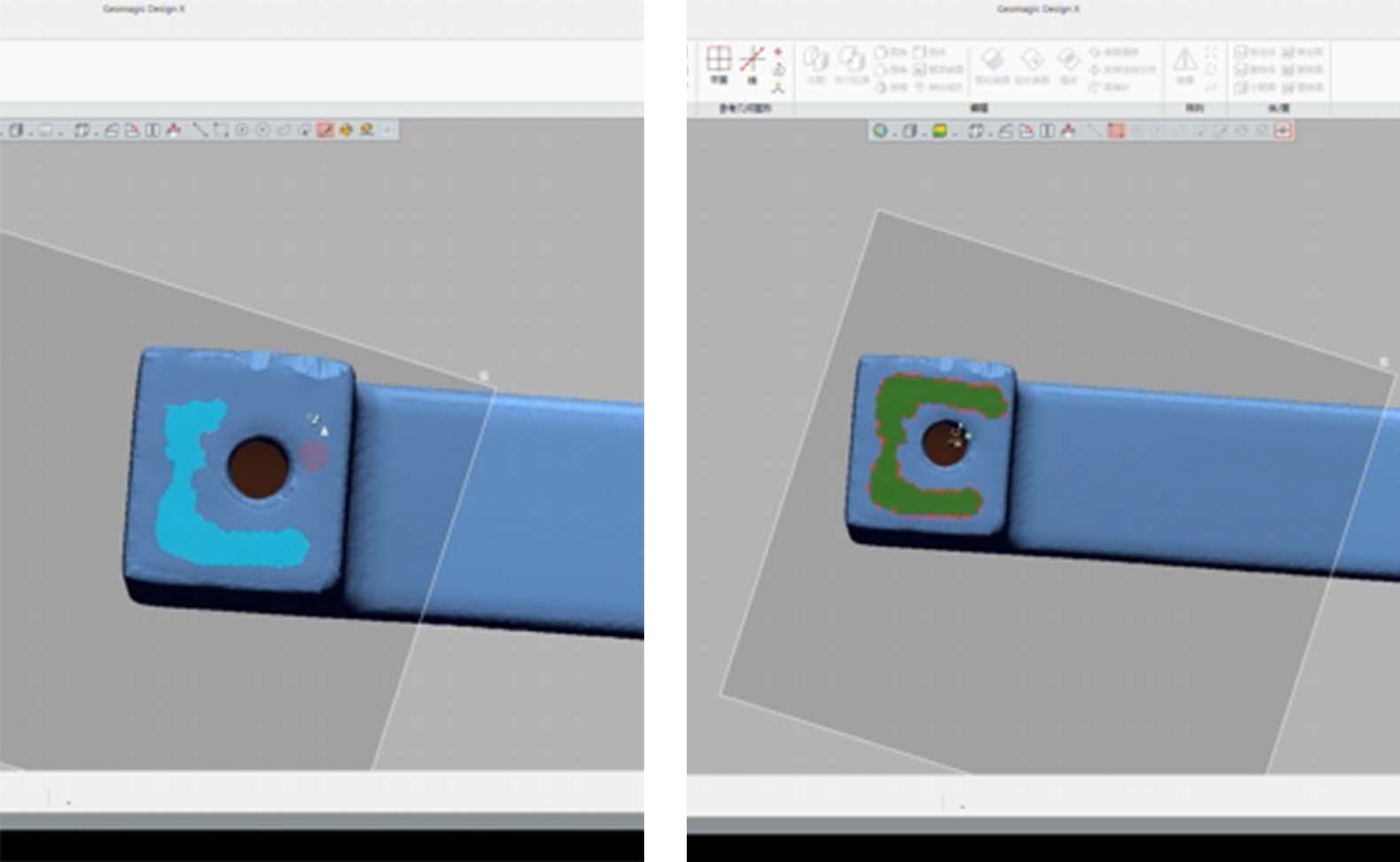

1、将网格面片导入到Geomagic Design X软件中，首先需要对面片的全局坐标进行摆正，摆正需使用【领域组】画笔工具创建基准平面，尽量选择面片上平整的面进行涂抹，可保证创建的平面高度拟合选择面片的区域。通过【领域组】创建的领域可通过【面片拟合】创建平面。

（△涂抹平面）

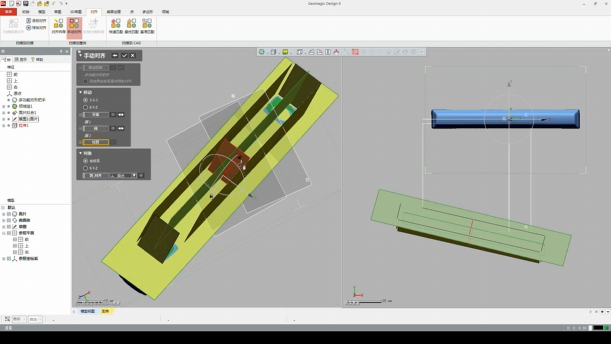

2、接着需将另外两个平面创建出来方可进行坐标对齐，因面片截面是矩形对边分别平行，可使用草图中的【直线】命令创建截面线。约束平行后可用【智能尺寸】测量长度值，可根据测量值平均得出平行线的中轴线，接着创建另外一组平行线，用同样的方法测量长度值。参数化设置微调两直线的距离，使其更加贴合面片，这样可使创建出的中轴线精度更高，创建出曲线后通过参数化设置距离的中间值，即可创建出精准度高的中线，创建中轴线后按【退出草图】回到编辑界面。线条通过【拉伸】可创建曲面，由此形成的曲面可作为配对坐标基准面的参考，通过【手动对齐】配对全局坐标，命令操作完成呕全局坐标对齐完毕。

3、删除复制曲面后即可开始逆向建模。

三、逆向建模

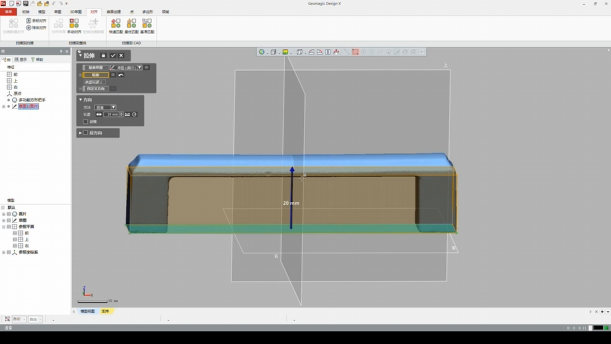

1、通过【面片草图】命令提取面片下部曲线，使用【直线】命令创建草图，分别约束两组曲线【水平】和【垂直】。使用【剪切】命令中【相交剪切】可延伸曲线至相交，使用【拉伸】命令拉伸创建实体，拉伸高度应高于面片高度。

（△创建实体）

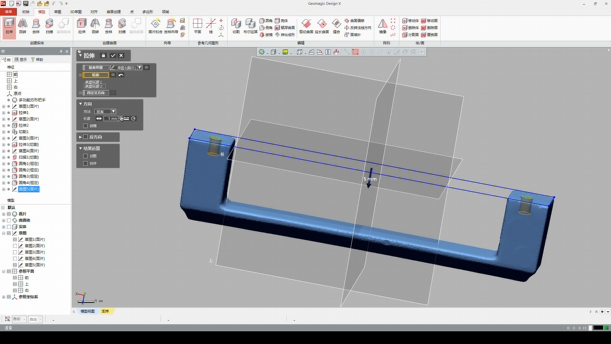

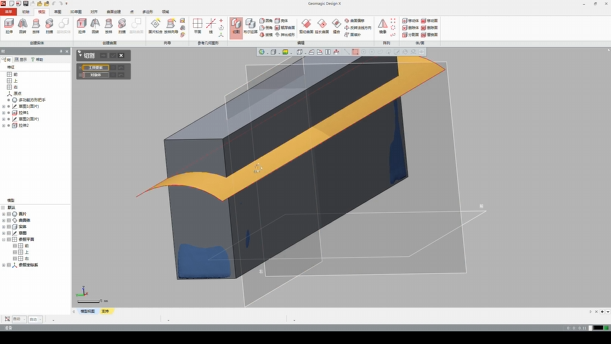

2、接下来创建上部曲面修剪多余部分实体，用同样的方法使用【面片草图】提取面片曲线，使用草图中的命令创建出精准高度的曲面。使用【切割】命令以曲面修剪实体。接下来继续使用【面片草图】命令创建实体特征，使用草图中的命令创建出封闭的截面，封闭截面通过拉伸创建实体对主体进行求差，修剪多余的实体部分，参照此前所用的方法使用【面片草图】创建特征，使特征对主体实体进行布尔求差，实体创建完成后使用【圆角】命令对实体倒圆角即可。

3、需注意模型圆角特征并不是一样的，需根据面片进行圆角特征的创建。最后将模型上的圆孔特征创建出来。

（△创建圆孔特征）
