通过上期中级案例的学习对反面扫描、“面片拟合”曲面编辑的使用有一定的了解，接下来“螺旋桨”案例将深入学习深孔部位扫描、反面扫描、固定模型位置和“剪切”使用、曲面编辑。让学生学会拆分模型以及曲面的创建方法，能够通过软件的命令创建叶片曲面。

感兴趣的话就接着看下去吧。

一、点云数据处理

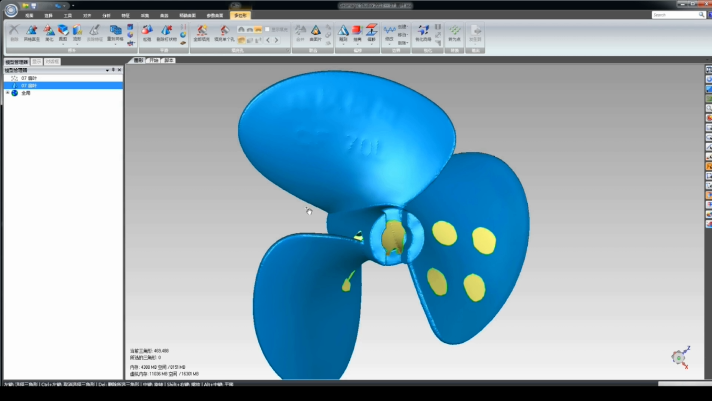

将模型点云数据导入软件，着色模型再删除杂点，操作方法与上期相同。点击【统一】使主体点云曲率上的点分布更均匀。封装点云数据，经计算后点云数据转换为网格面片。

（△网格面片）

二、修复破损

右键选择设置回转中心，鼠标左键框选破损区域，点击【去除特征】破损面片修复完成。模型点云数据处理完成，可输出STL文件进行模型重构。

注意：对于点云封装后的面片出现的破损情况，修补破损面片需要具体情况具体分析；若面片存在法向错误，则应框选周边的面片删除后使用【填充单个孔】命令修补。

三、全局坐标对齐

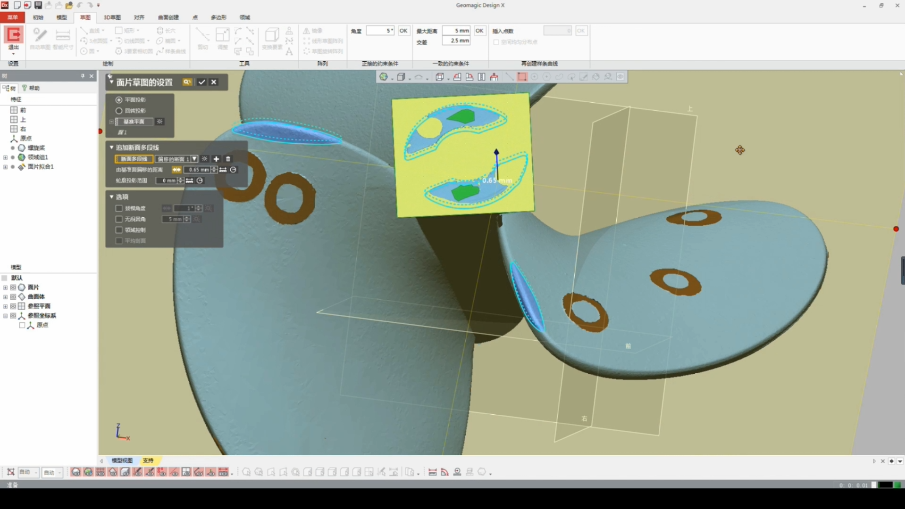

面片导入Design X后需对齐全局坐标后方可建模，使用【领域组】创建平面后使用平面进行对齐。通过【面片拟合】命令创建面，建模基准面需要三个，可继续使用【面片草图】提取出中间部分的轮廓。因截面是圆形，可通过圆心定位基准面位置，使用草图中的命令进行曲线的绘制，以相互垂直的两条曲线拉伸形成曲面，获得的曲面可作为基准面，可通过约束条件使两曲线相互垂直，注意需要将辅助线变换为虚线。

（△创建面）

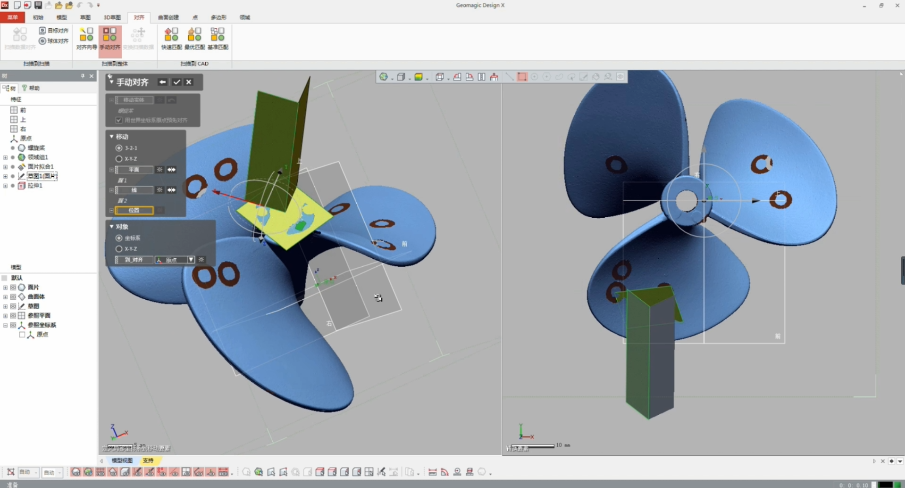

    通过【拉伸】命令创建出曲面，平面创建完成后可通过【手动对齐】命令对齐坐标，，操作命令完成后面片全局坐标对齐完毕。辅助平面可删除。

四、逆向建模

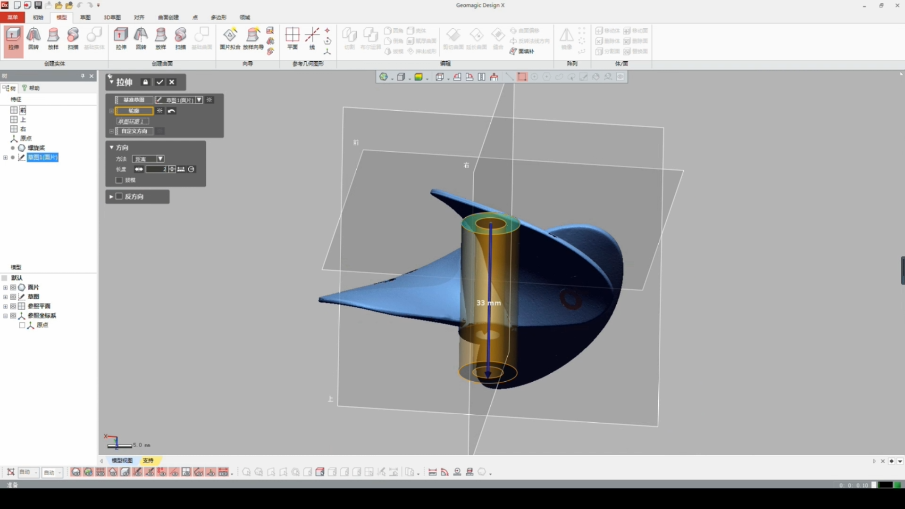

首先分析模型的特征为圆周阵列所创建，因此建模先创建出中间圆柱体部分，提取面片上的轮廓同样使用【面片草图】命令，使用草图命令创建曲线，曲线创建后通过【拉伸】命令创建出中间的圆柱体。

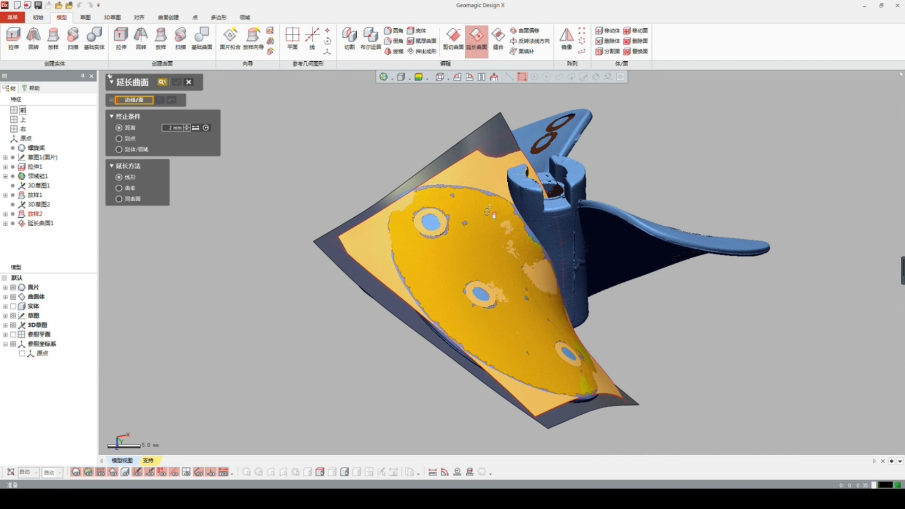

接下来创建螺旋桨的叶片，使用【领域组】画笔涂抹需提取的区域，涂抹完成后即可拟合创建曲面，直到将叶片上的曲面均创建出来，为了方便后期的编辑可适当延长曲面。模型特征的阵列需要创建中心的轴线。

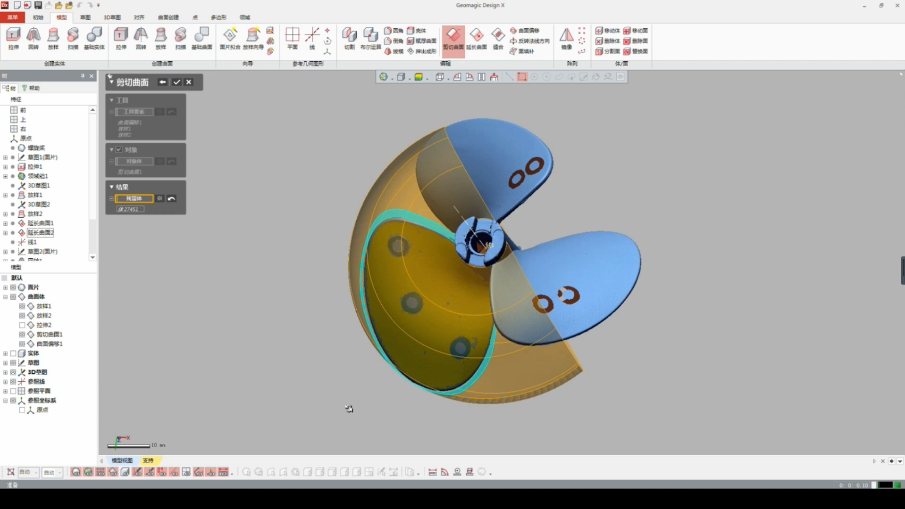

接下来使用【面片草图】提取面片轮廓补全叶片特征，设置合适的参数使面片轮廓平行投影至基准面上，使用投影得出的曲线旋转得出实体，再用之前创建的曲面进行修剪多余的部分，调整至合适的视图后使用草图命令创建曲线，与中间圆柱部分相交的曲线应适当延长，以防后期发生布尔运算错误的情况。截面的草图创建完成后即可退出草图，使用【旋转】命令创建回旋特征，显示出通过叶片拟合创建的曲面，通过曲面的剪切得出叶片特征，可先创建一个平面对回旋曲面进行修剪，可方便其他曲面后期的修剪，创建曲面修剪所需的曲面，接下来通过所创建的工具要素进行曲面的修剪，直至所需的曲面特征区域创建完成。选择残留体部分需要合理区分选择正确，叶片的曲面区域创建完成。

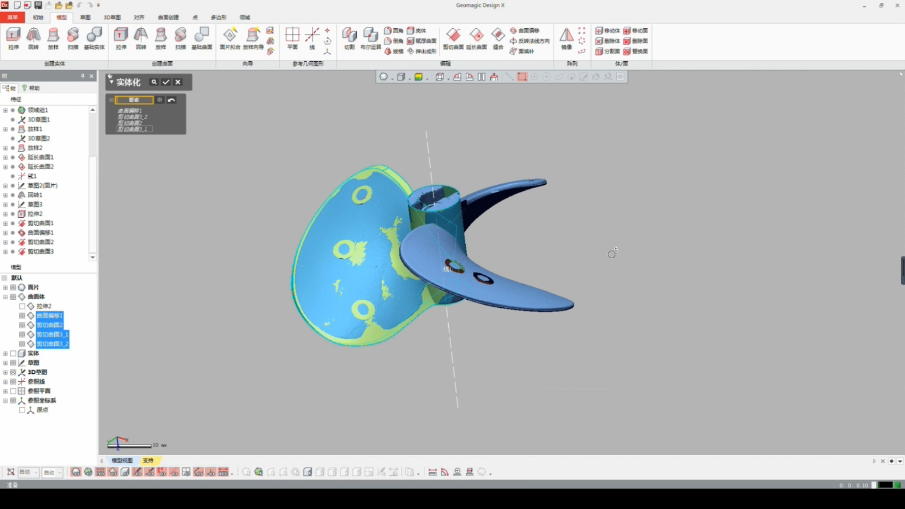

接下来通过【实体化】命令将封闭的曲面转化为实体。实体化可将曲面变为实体特征，选择要素时须选取能够形成封闭区域的曲面，特征创建完成后根据面片形状进行工艺圆角处理。

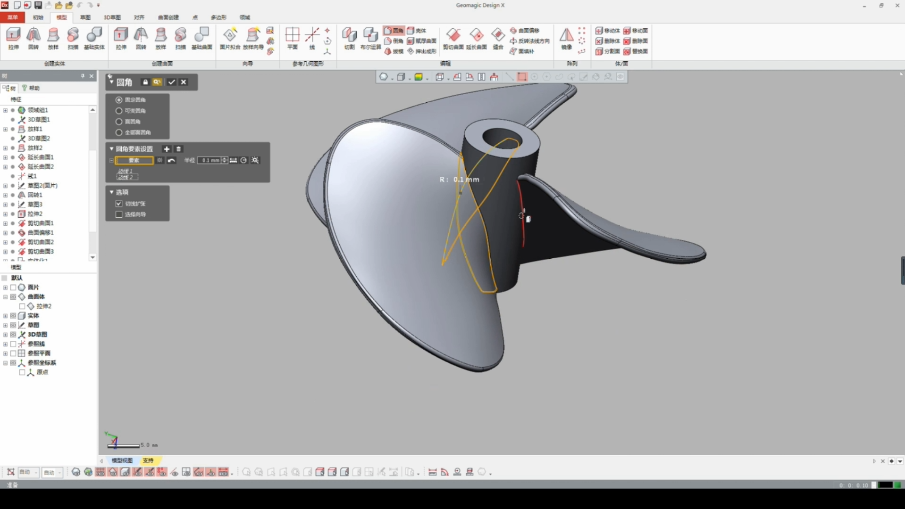

特征创建后可通过【圆形阵列】命令创建其余两个叶片。最后特征通过布尔运算求和为一个实体，求和后进行工艺圆角创建完成模型的建模，模型圆角特征创建需放在最后进行处理。

“螺旋桨”模型逆向建模就完成啦，感谢观看，欢迎指导。感兴趣的话多多留言、点亮在看、随手转发。关注3D经纬，学习3D打印不迷路。
